Описание

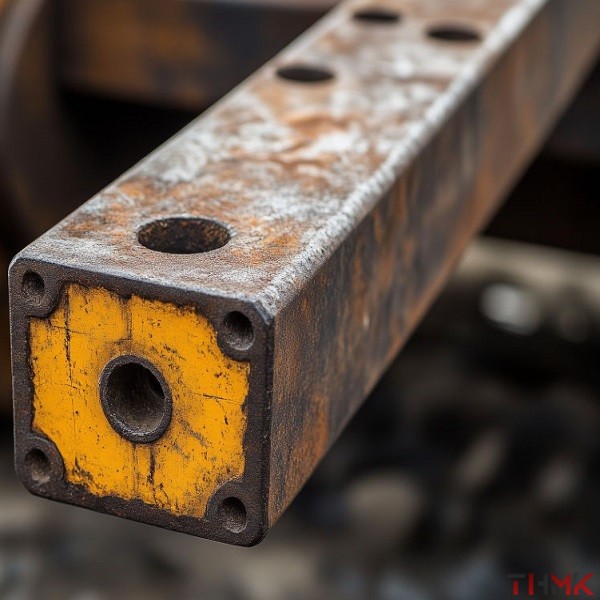

Засов днища ковша экскаватора ЭКГ-5 — ключевой элемент для фиксации и управления рабочим органом машины. Деталь обеспечивает надёжное закрывание и открывание ковша в условиях интенсивной эксплуатации. Изготовленная из стали Ст.3, она сочетает прочность с долговечностью при работе с различными материалами.

Конструктивные особенности фиксирующего элемента

Засов днища ковша экскаватора ЭКГ-5 функционирует как запирающий механизм при разгрузке горной массы. Квадратное сечение стержня 100×100 мм обеспечивает равномерное распределение давления. Производство из стали Ст.3 сохраняет целостность детали при циклических нагрузках.

• Длина 1265 мм для модели 1080.02.107;
• Увеличенный размер 1268 мм для модификации с наплавкой;
• Масса от 86,6 до 87 кг в зависимости от исполнения;
• Механическая обработка заготовок на фрезерных станках;
• Нанесение защитного слоя методом наплавки;
• Объём металлоконструкции — 0,013 м³.

Засов днища ковша экскаватора ЭКГ-5 монтируется в направляющие пазы без дополнительного крепежа. Плотное прилегание граней исключает перекосы в процессе эксплуатации. Отсутствие сварных швов повышает ресурс узла.

Эксплуатационные требования к детали

Модификация 1080.02.107-1СБ предназначена для работы с абразивными материалами. Усиление поверхности увеличивает межремонтный интервал. Засов днища ковша экскаватора ЭКГ-5 соответствует параметрам карьерной техники пятой серии.

1. Базовая версия — 1080.02.107 для стандартных условий;
2. Усиленный вариант — 1080.02.107-1СБ с наплавкой;
3. Совпадение ширины и высоты у обеих модификаций;
4. Разница в длине между моделями — 3 мм;
5. Использование проката толщиной 100 мм;
6. Соответствие чертежам завода-изготовителя.

Замена элемента выполняется без демонтажа ковша. Совпадение геометрических параметров гарантирует взаимозаменяемость. Применение несоответствующих моделей приводит к деформации крепёжных узлов.

Методы контроля параметров

Засов днища ковша экскаватора ЭКГ-5 проверяется на соответствие заданным допускам. Лазерное сканирование выявляет отклонения по плоскостности. Твёрдость поверхности измеряется перед отгрузкой.

• Проверка габаритов шаблонными калибрами;
• Контроль перпендикулярности граней;
• Измерение массы с точностью до 0,1 кг;
• Визуальный осмотр наплавленного слоя;
• Тестирование на отсутствие внутренних напряжений;
• Упаковка в антикоррозийные материалы.

Засов днища ковша экскаватора ЭКГ-5 маркируется согласно требованиям технической документации. На торцы наносятся защитные пластиковые заглушки. Отгрузка производится в горизонтальном положении.

ООО «ТНМК»: параметры заказа

Производитель поставляет засов днища ковша экскаватора ЭКГ-5 под требования заказчика. Цена формируется на основании выбранной модификации. Купит партию возможно с доставкой в регионы.

• Изготовление по чертежам 1080.02.107 и 1080.02.107-1СБ;
• Отгрузка в течение пяти рабочих дней;
• Предоставление сертификатов на сталь;
• Оформление документов для таможенного контроля;
• Консультации по установке и эксплуатации;
• Гарантийные обязательства на геометрию.

Для расчёта стоимости укажите требуемую модель и количество. Менеджеры подготовят коммерческое предложение в течение дня. Оплата доступна для юридических и физических лиц.
